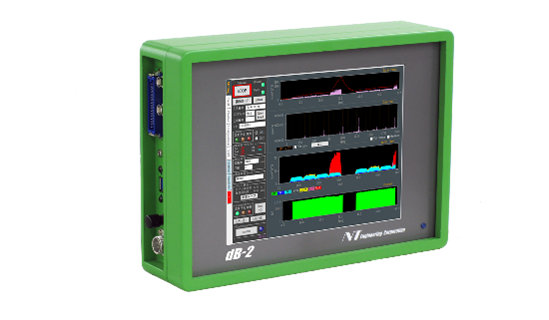

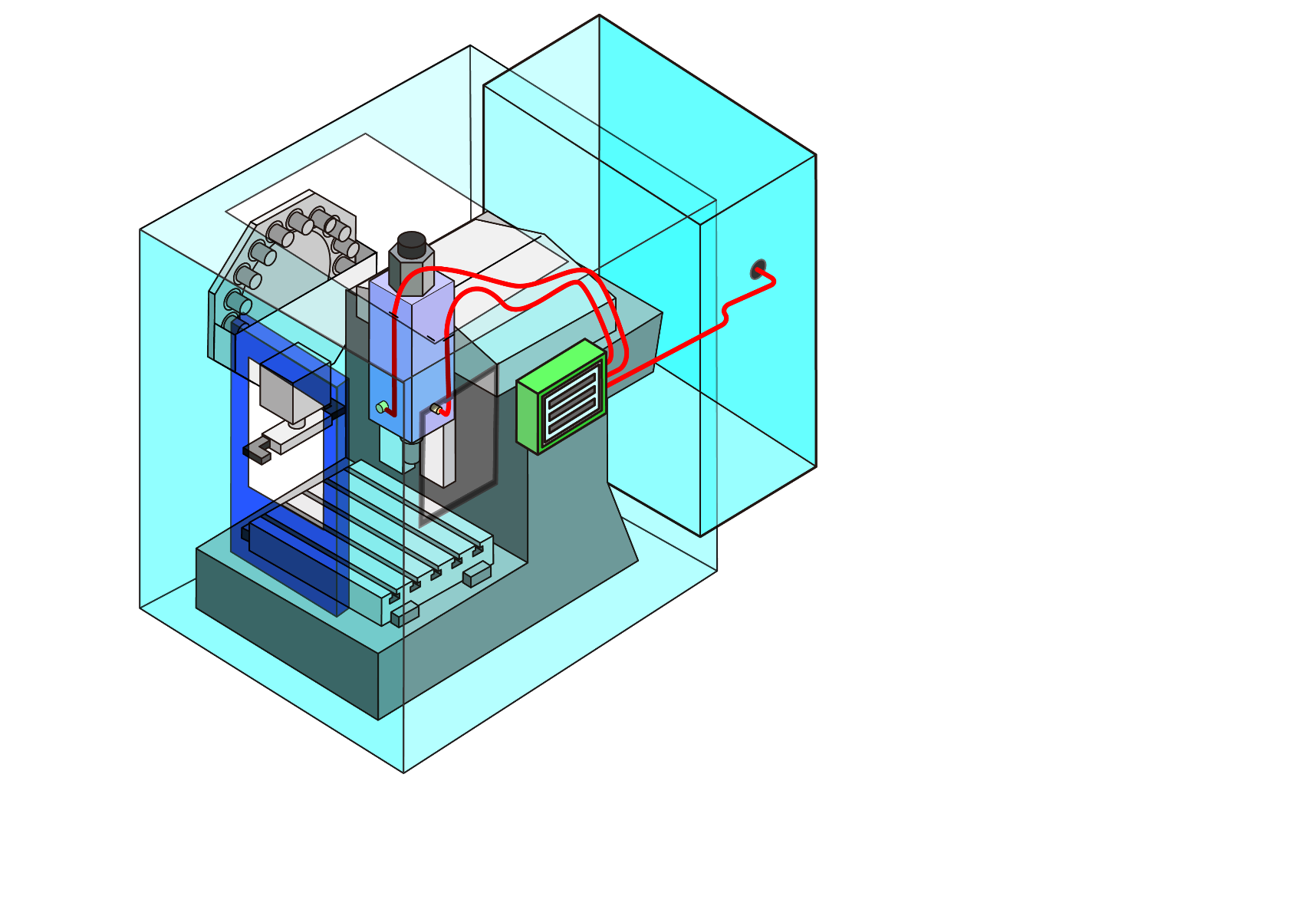

振動モニタリングユニット dB-2 Ver.3

1. ミリング機能
　振動監視

• 加工状態を判り易く5色で分類表示
• 異常も見逃さない　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　異常検知し、不良流出を防止

2. びびりアナライズ機能
　振動監視
ハンマリング不要

• 安定領域を見つけ出し、工具の持つポテンシャルを　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　最大限に引き出す

3. ドリリング機能
　サーボ波形監視

• センサレス(サーボ波形)でドリル加工を監視
• モータの負荷監視に加え、RDF機能により　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　負荷だけでは分からない欠損状態を検知

【ミリング機能】

多刃振動の周波数は、加工現象と結び付いている。
交通シグナルのごとく、加工状態を5つの色彩表示で識別

・トータルパワーG²で監視
　　切削振動の強弱を表す
・周波数スペクトラムf(t)監視
　　加工時の最新周波数を0.1秒毎に表示
・刃先通過起因の振動(TPF)をベースに
　　TPFとNon-TPFを比較監視(独自機能)
・切削状態を周波数特性によって色区分表示

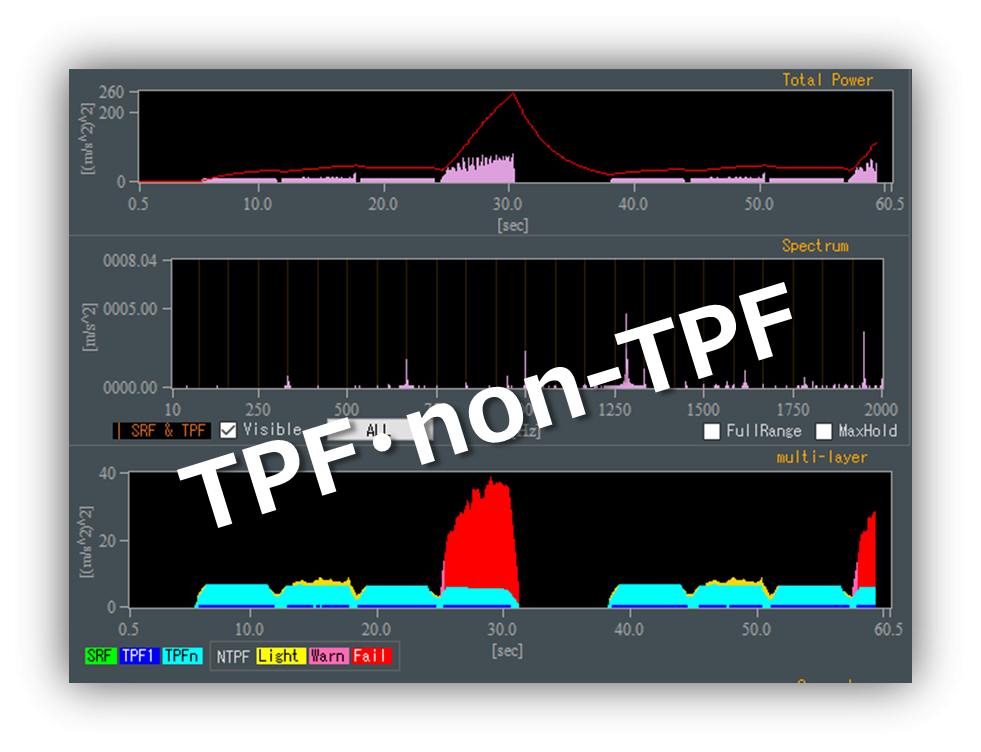

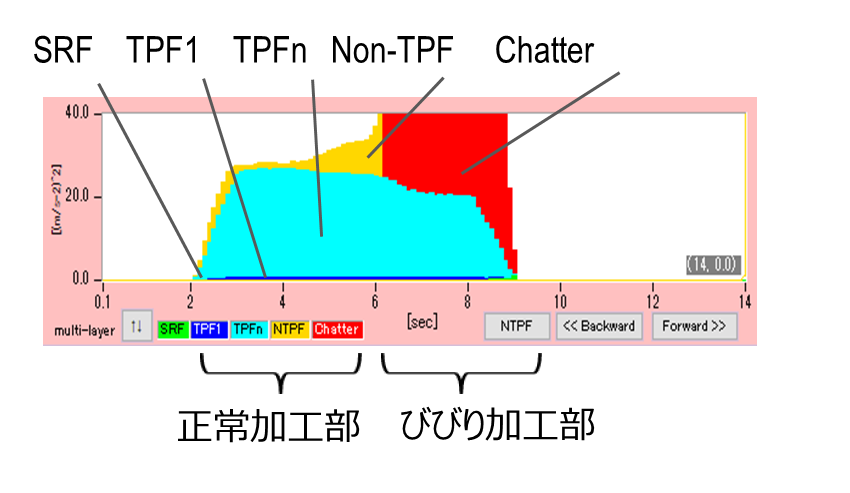

加工振動の生成に合わせて識別し、それを色別に表示する方法が左図の表示です。
・主軸の回転振動により発生するSRF振動を緑色
・工具通過振動の基本波のTPF1を青色
・その他のTPF高調波を水色
・回転数起因ではない振動のNon-TPFを黄色
・Non-TPFの内、びびり成分を赤色にてわかりやすく切削状態を表示します。

※SRF:(Spindle-Revolving-Frequency)(Hz)= 主軸回転数rpm ÷ 60
※TPF:(Tool-PassingｰFrequency)(Hz)= 主軸回転数rpmx刃数÷60

【びびりアナライズ機能】

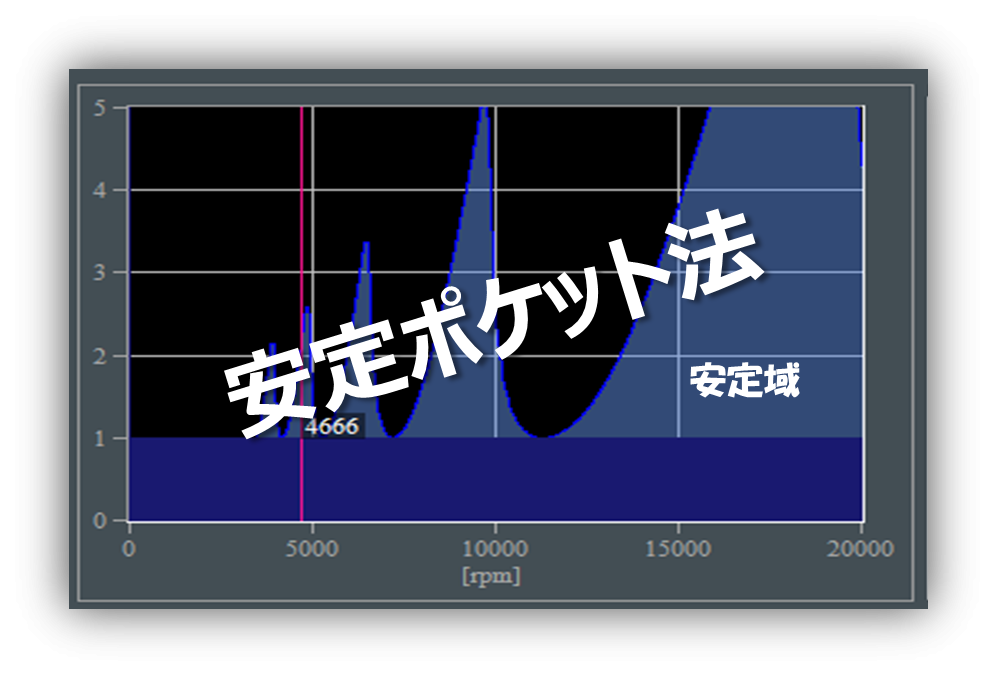

振動よりびびり回避の安定ポケットを算出

・ハンマリング不要で簡易安定ポケット描画
　　びびり抑制で品質/生産性を向上させる
　　工具寿命をUPさせ、工具費削減に貢献

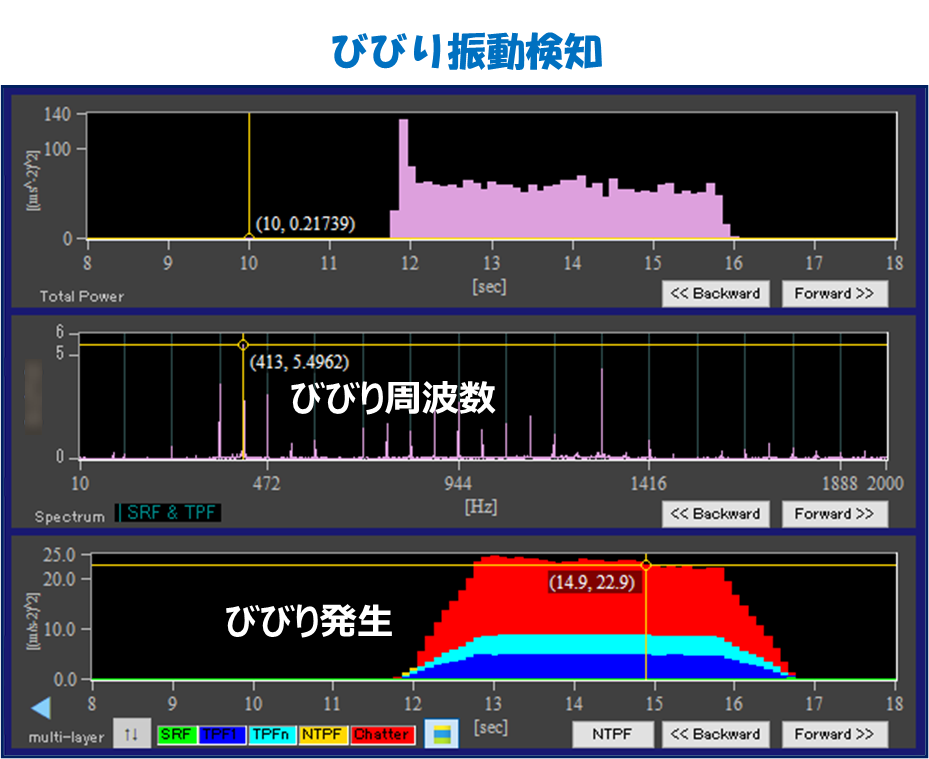

　　コーナー部加工の一瞬のびびりを見逃さない

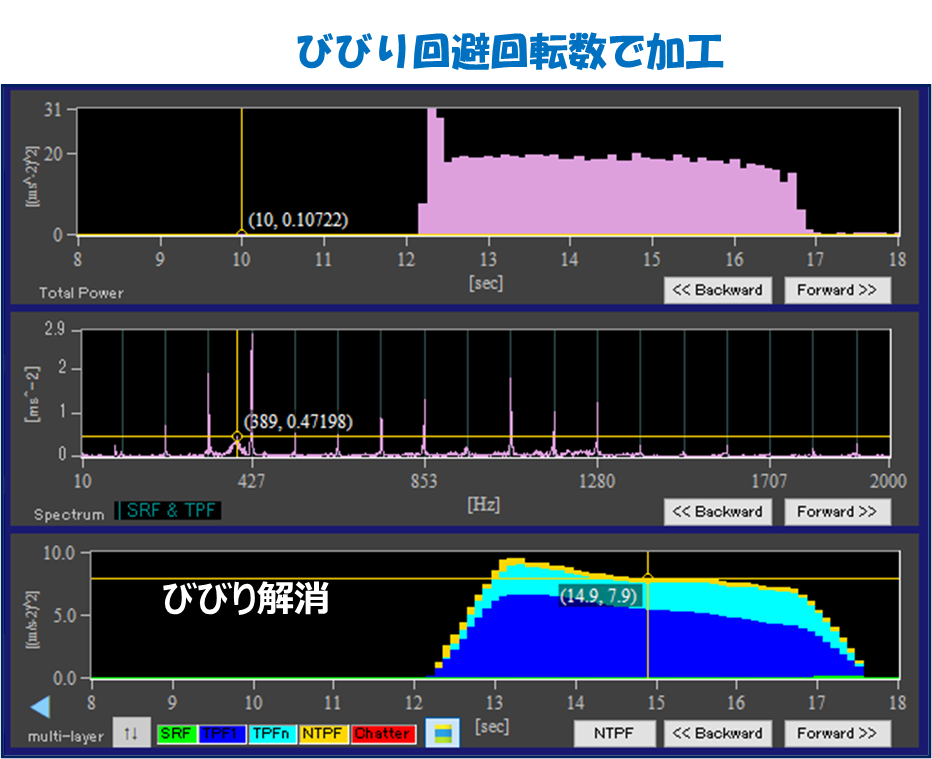

・びびり検出で回避回転数を演算表示
　　機外へI/O端子からオーバライド値を出力

【ドリリング機能】

センサレスでドリルの欠損検知

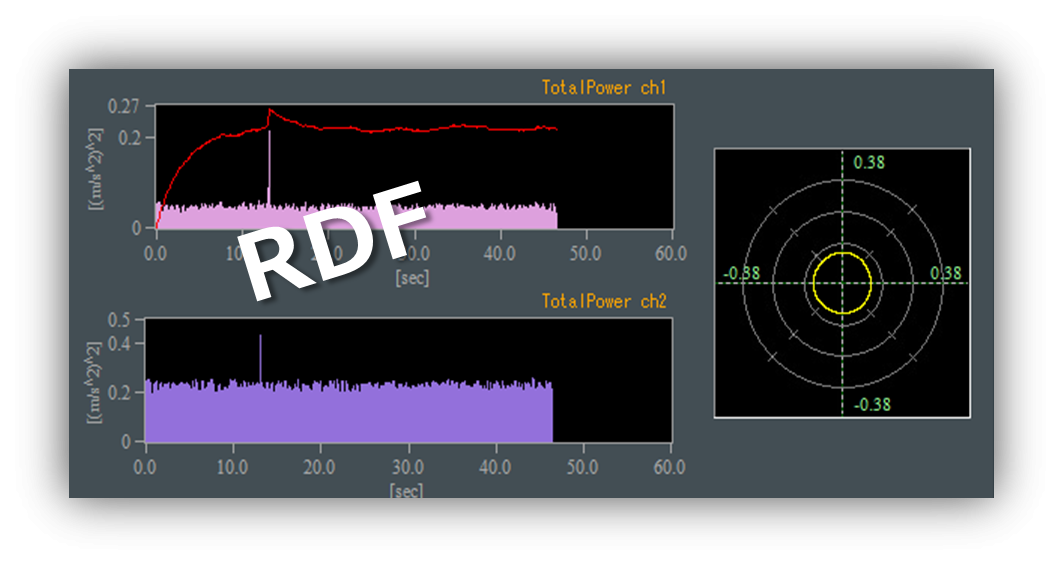

ドリリング機能とは、回転デジタルフィルタ(以下RDFと呼ぶ)機能を使った、SRF(Spindle-Revolving-Frequency)での、ドリル・リーマの欠損検知に使用する機能です。
ドリル加工時、正常な切削であれば両刃に均等に力が掛かり、2刃のバランスが取れています。刃先が欠損した場合には、力のつり合いが取れないインバランス状態となり、振動が発生します。SRF(回転周波数)振動が大きくなってきた場合には、刃具に何かしらの問題が生じてきたものと刃具の異常を検知、判定します。

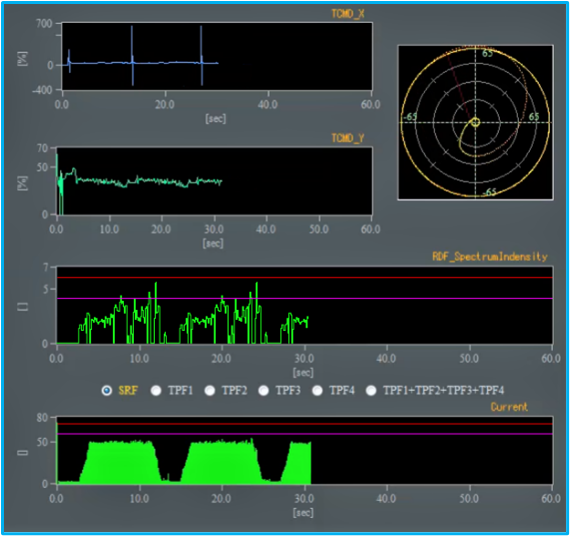

・主軸・X/Y/Z軸のモータ負荷をしきい値監視
・RDFにより刃具の欠損やホルダ切粉噛みによるアンバランスから異常を検知
※RDF:回転デジタルフィルタ

【分析機能】
・各データを比較し、見えなかった課題を見える化します。
・分析画面には3パターンあります。
・本体に蓄積された測定データを基に、加工中には見られない時間軸領域(秒単位)を指定して、トータルパワーや周波数スペクトラムを詳細に見る事が出来ます。
