ワイヤレス式ATC計測
プラグイン計測コントローラ

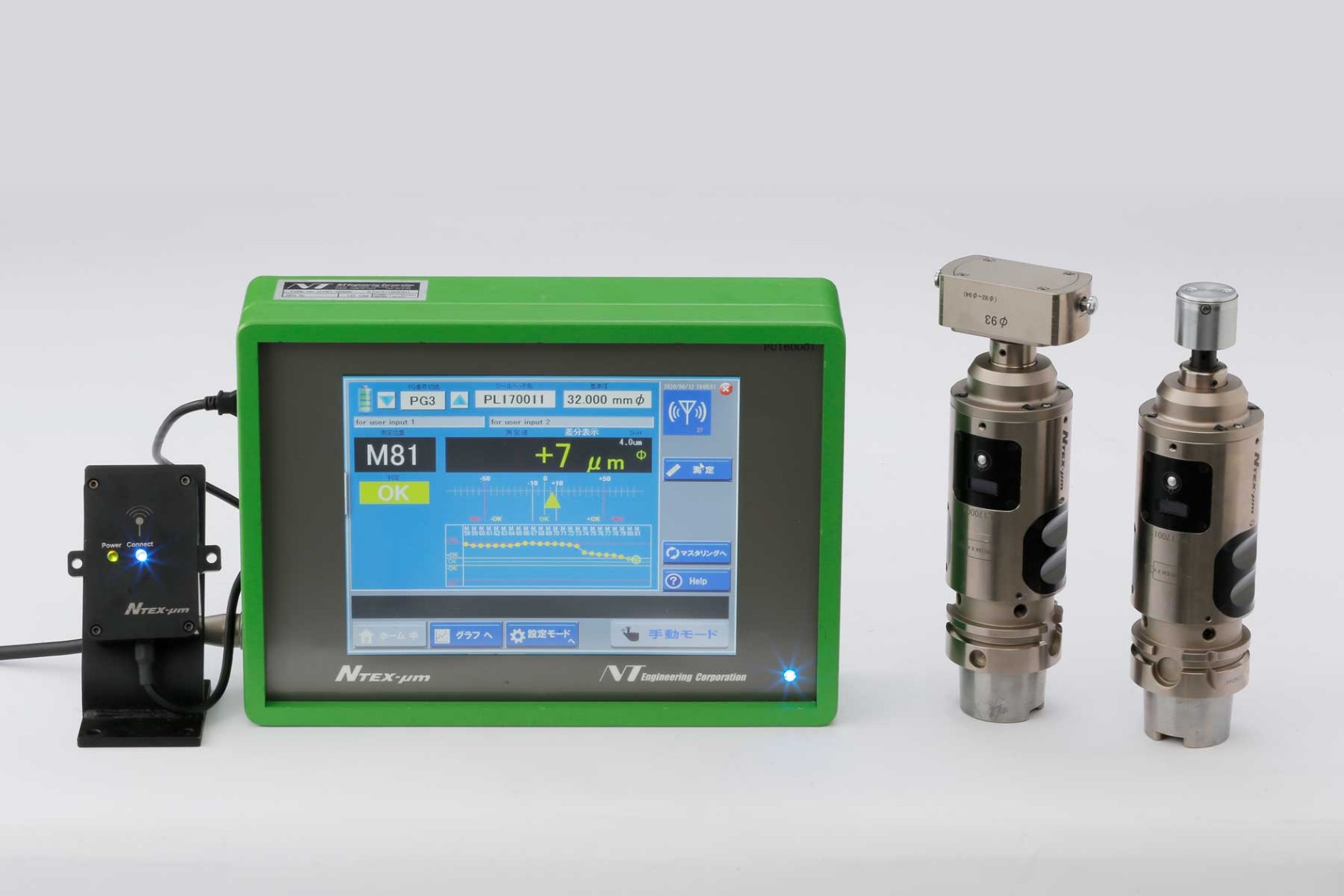

プラグイン計測システム(アンテナ・計測コントローラ部含む)
製品の特徴

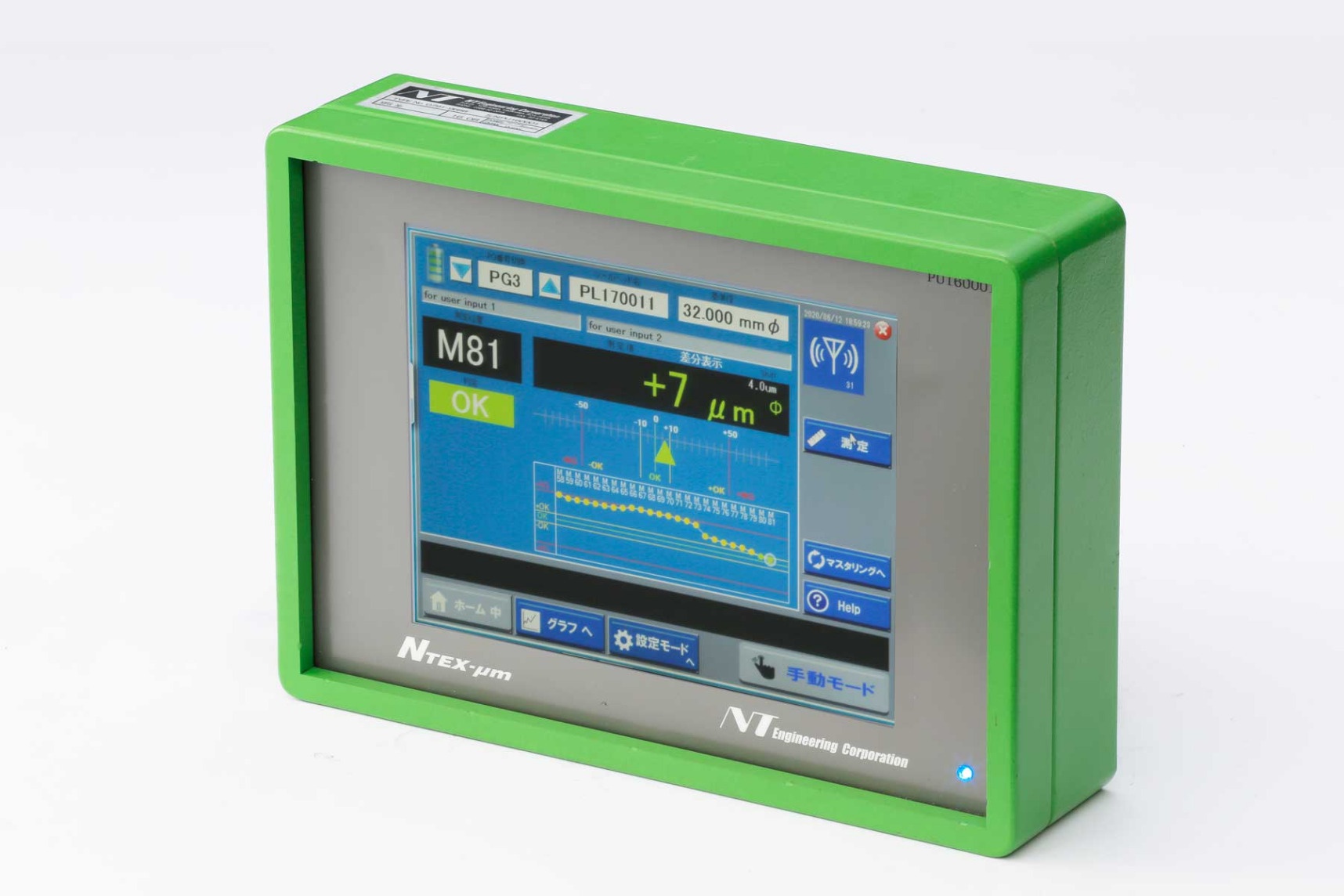

コントローラ本体

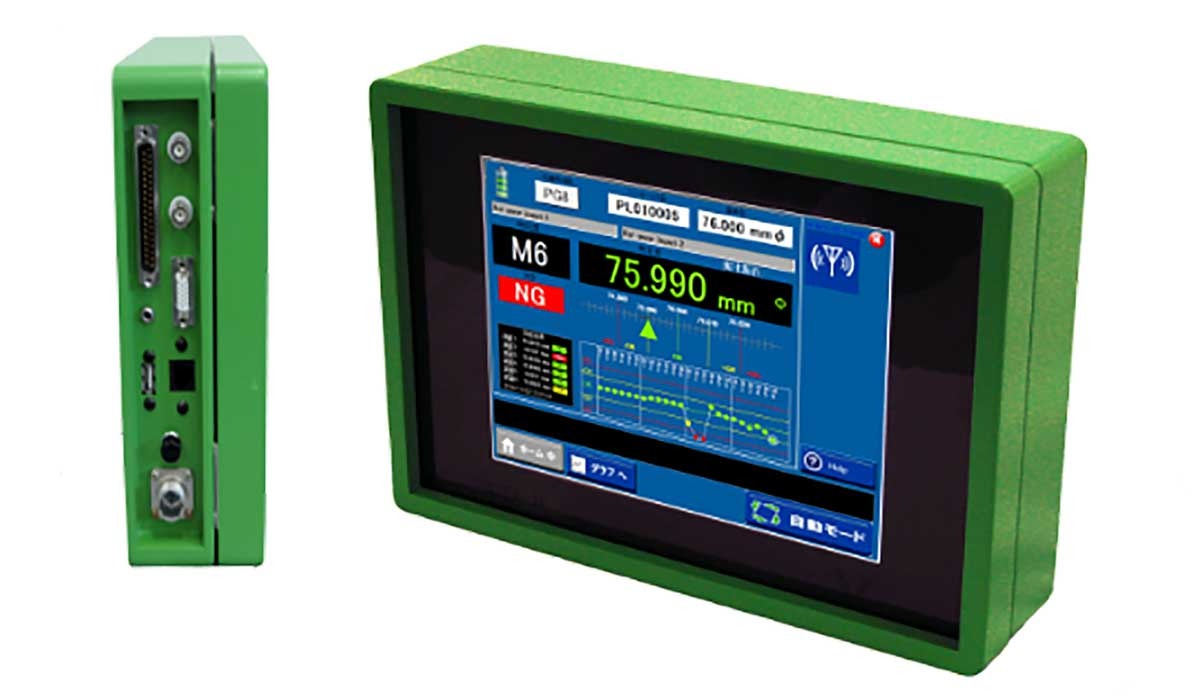

コントローラ外観図
測定設定数:最大30ヶのヘッドと無線通信
タッチパネル式液晶表示器画面:10インチ
- OS
- Windows10 IoT
- HDD
- 500GB (システムとデータ保管用)
- メモリ
- 4GB
- 電源
- AC100～AC240V (ワイドレンジ仕様)
- 制御信号
- DC24V
- 消費電力
- 20W
- 寸法
- W=320mm×H=230mm×D=80mm(突起部含まず)
- 重量
- 4.5kg

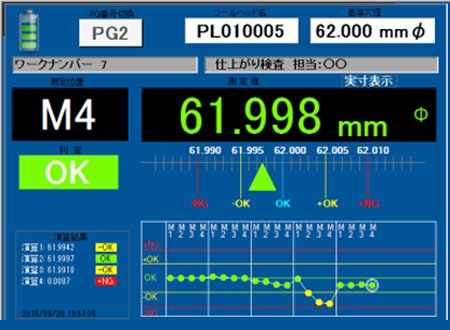

メイン測定画面

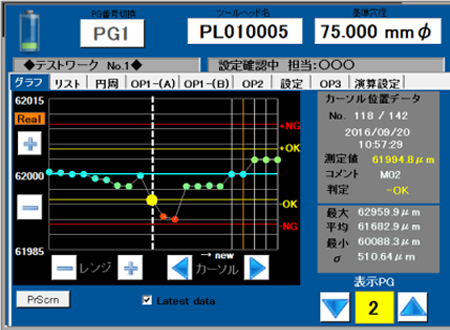

測定データグラフ閲覧画面

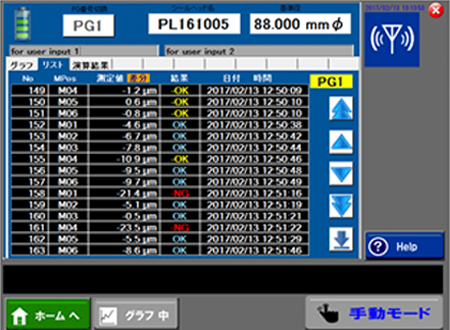

リスト閲覧画面
標準機能
- 測定値表示
- 画面測定寸法表示(1μmφ単位で表示)、グラフィックスケール表示
ランチャート(同一プログラムでの最新24ヶの測定値)、5分類または7分類の判定表示 - ノギス機能
- コントローラでの手動モードにおける測定値のリアルタイム表示(0.1秒毎)
- マスタリング機能(手動および自動)
- 演算機能
- 最大/最小、平均、差分、四則演算が可能
- リピートカウンタ機能
- 補正出力用
- 計測ヘッドのバッテリアラームの表示
- I/Oモニタリング・I/Oチェック機能
- 計測データの保存機能
- 測定データは、各プログラムで最大2万ヶのデータをCSVでHDDに保存。データはRS232Cでも出力可能です。
計測データは選択/整理の上、LANポ-トを介して上位機種へ送り出す事も可能です。
IoTのエッヂデバイスとして計測データを選択整理して、その中の必要なものを送り出す事で、セレクトした上質なデータとします。
