ワイヤレス式(無線)ATC計測システム

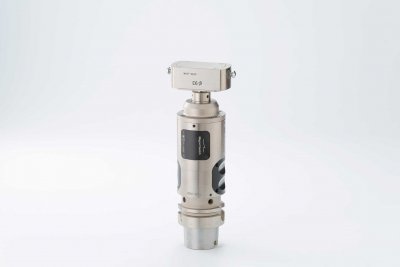

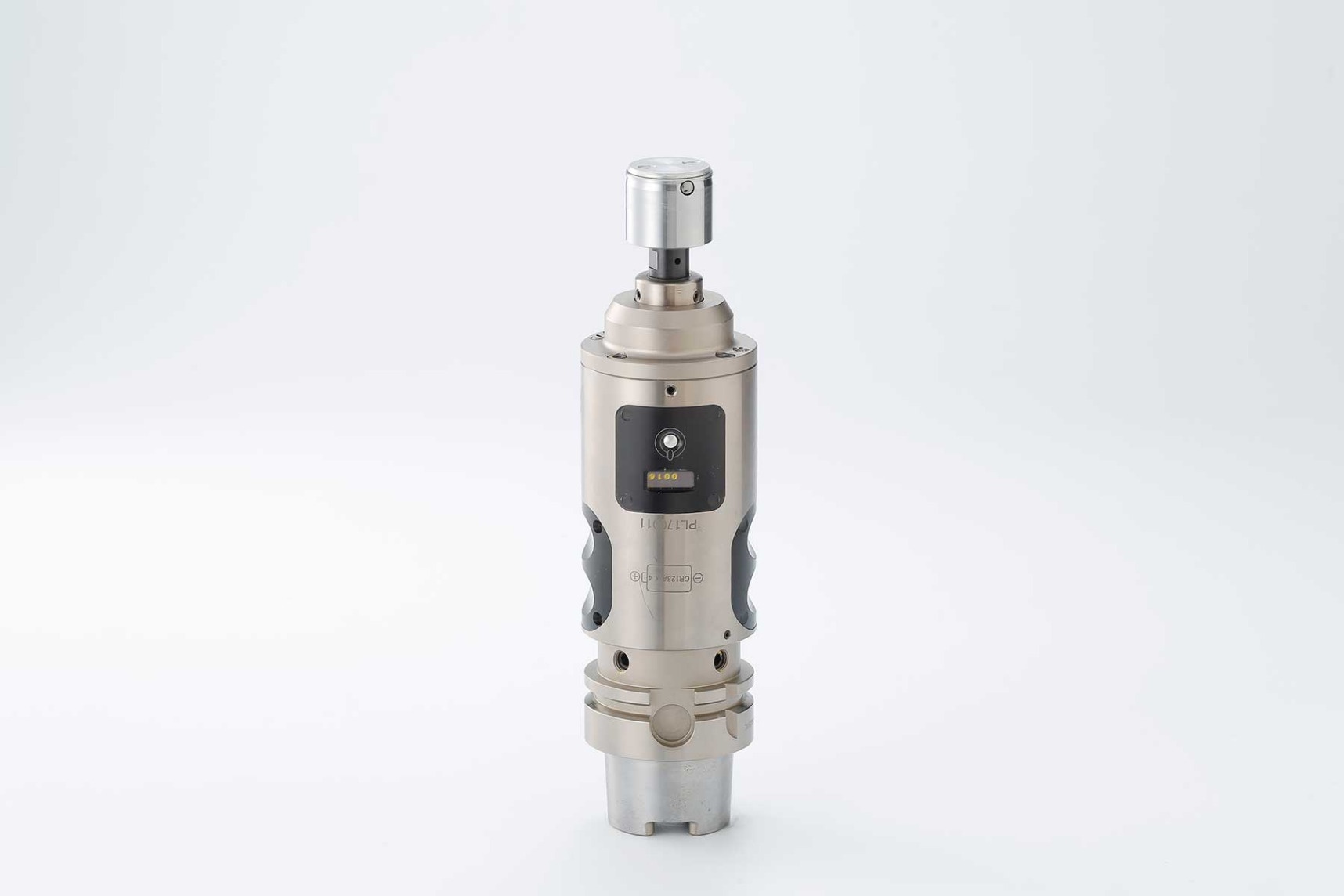

小径用デザインプラグイン計測ホルダ(HSK63Aシャンク仕様品)

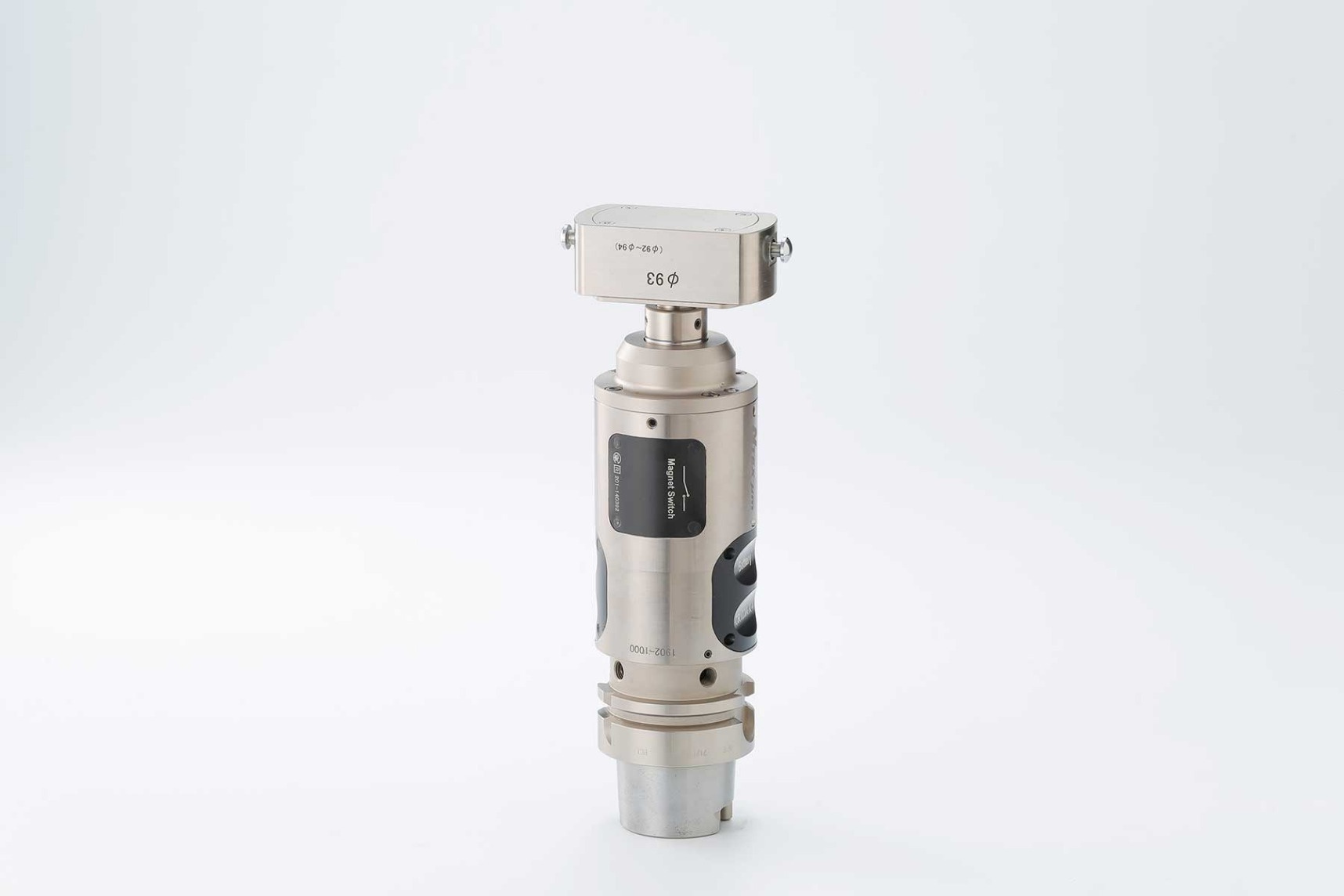

大径用デザインプラグイン計測ホルダ(HSK63Aシャンク仕様品)

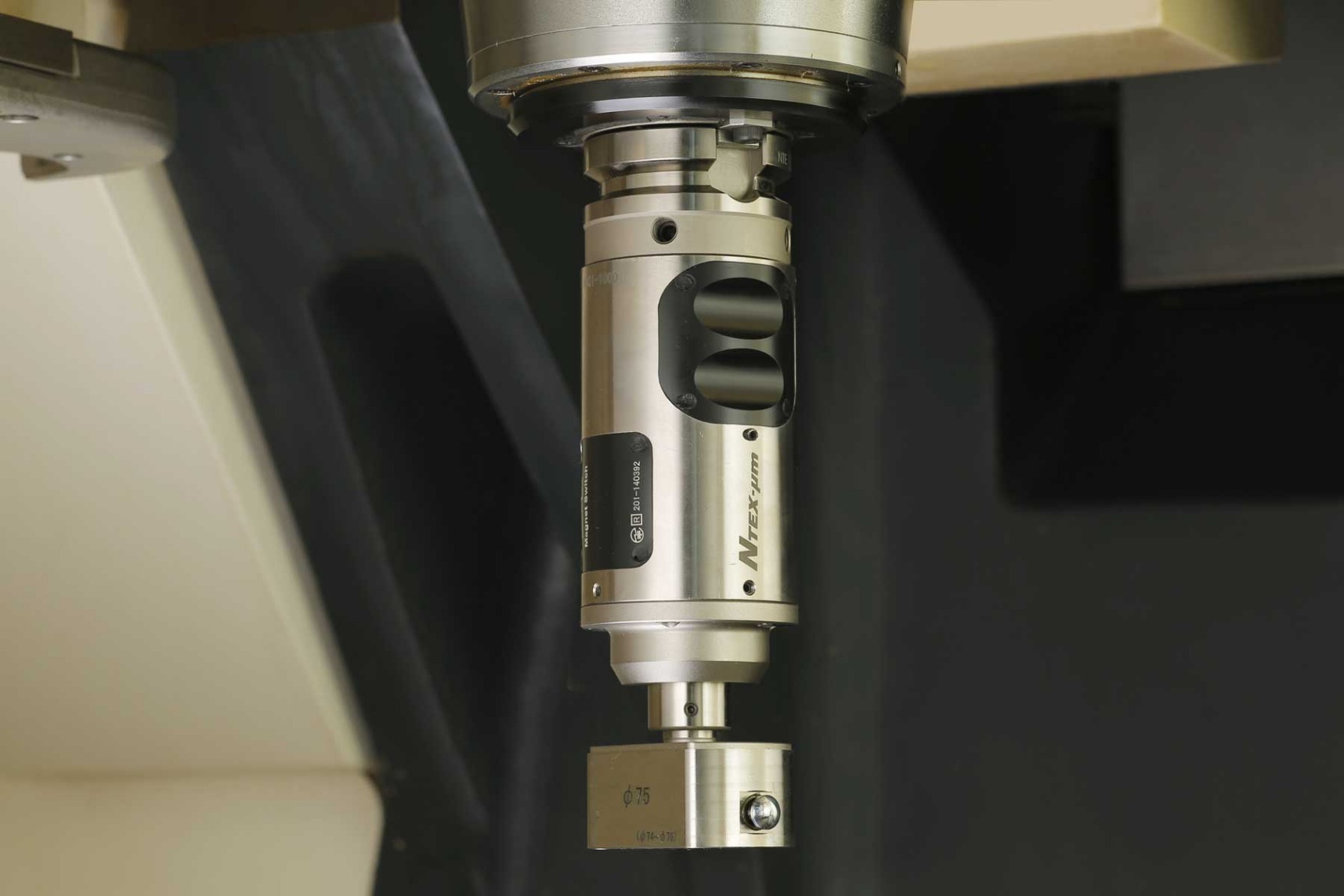

大径用プラグイン計測ホルダ 機械に取付

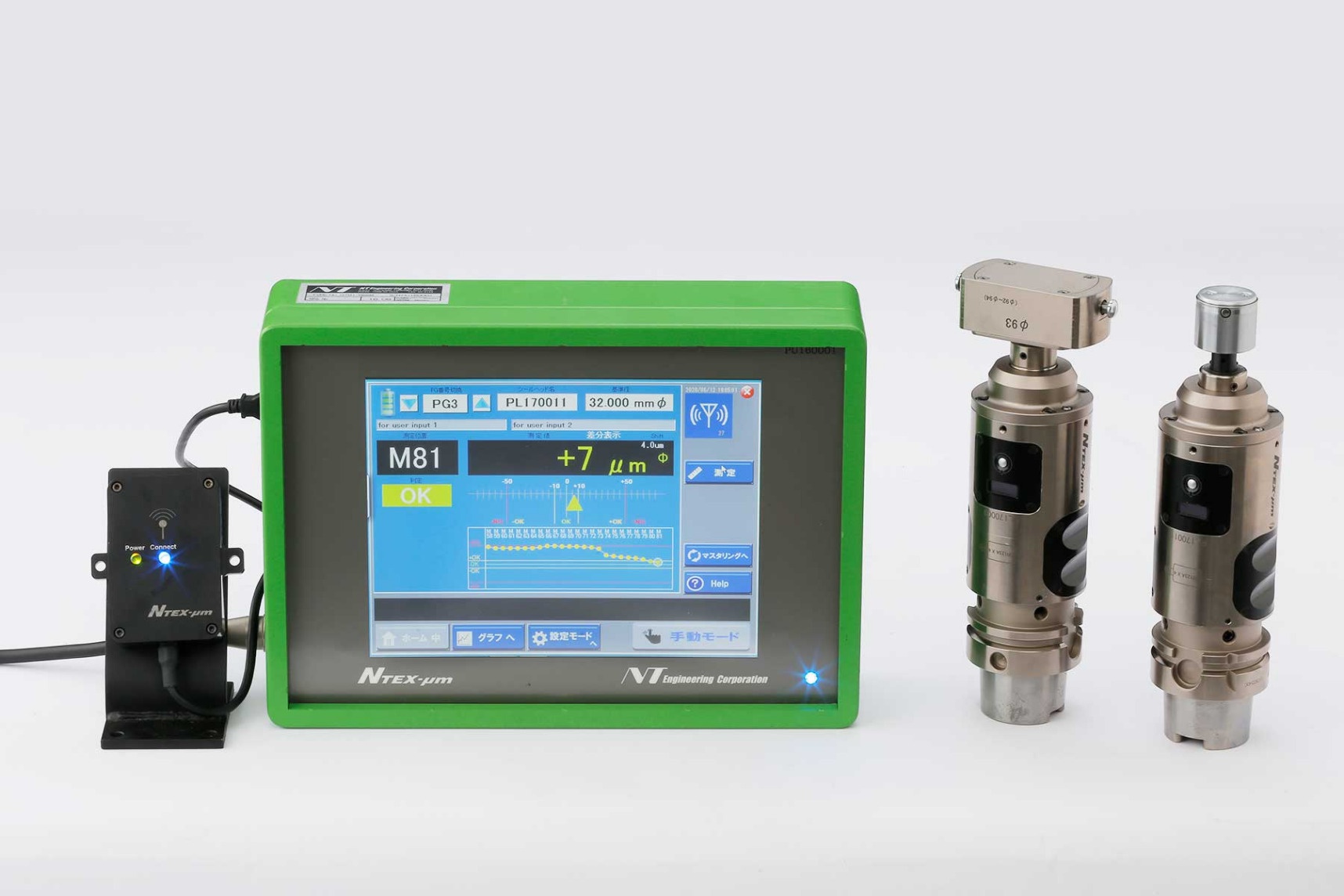

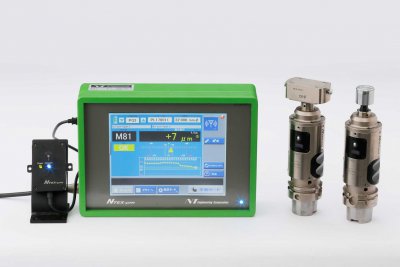

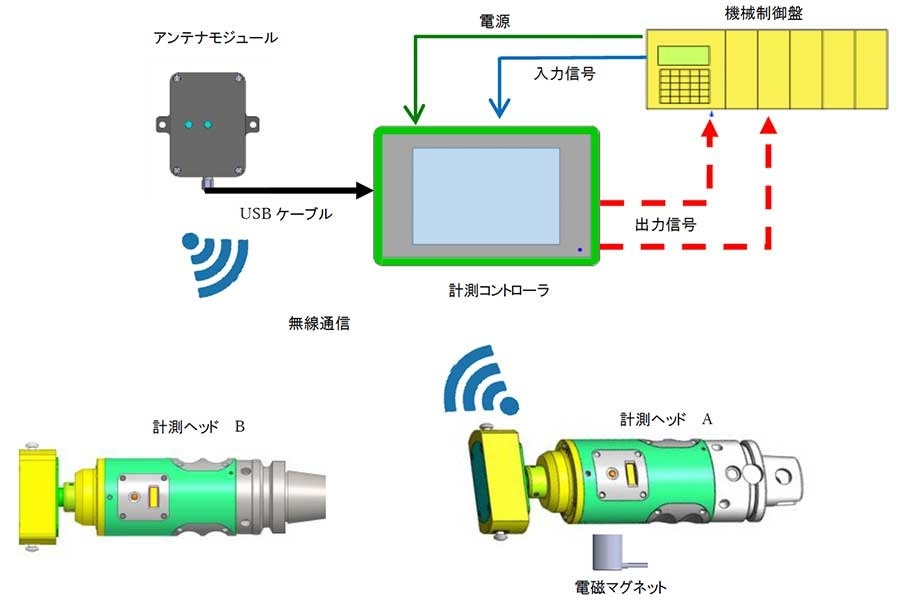

プラグイン計測システム(アンテナ・計測コントローラ部含む)
製品の特徴
汎用機用プラグイン計測ヘッド
- 同一マシンに計測工程を集約することで、設備コストを削減
- メカトロニクス技術を凝縮したワイヤレス式ATCプラグイン計測
面倒な配線・配管不要。 - 使用機械に合わせたインターフェイスシャンクにすることでマシン取付け可能
- 補正システムとの組合わせで、自動フィードバック計測が成立。
測定結果を傾向管理や加工物のトレーサビリティとして管理も簡単
データのLAN出力機能を装備

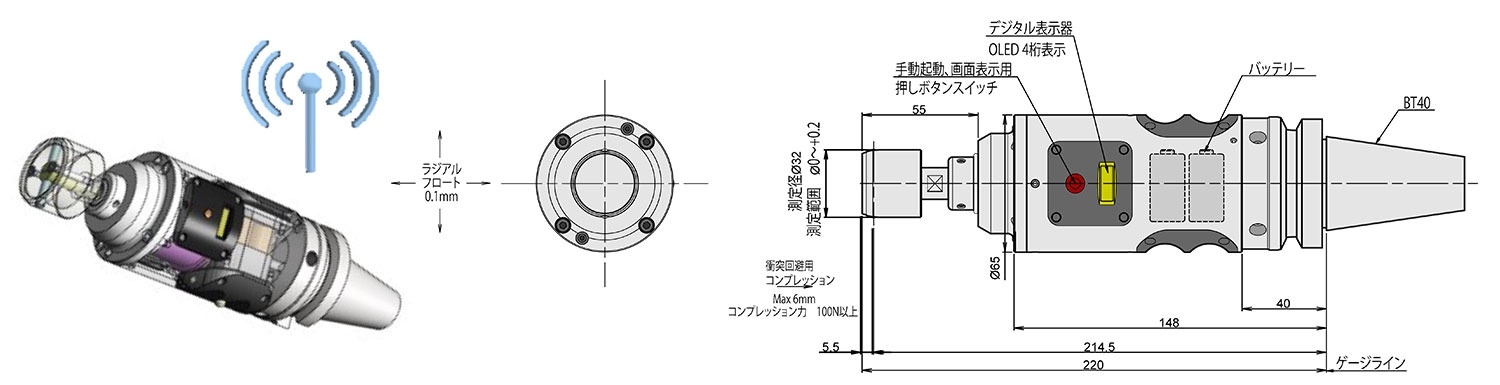

小径デザイン
対象測定穴径:φ15～φ74㎜(同一測定子による測定範囲 0.2㎜φ)重量≒2.7kg (BT40シャンク)
大径デザイン
対象測定穴径:φ75～φ100 (同一測定子による測定範囲 2㎜φ) 重量≒3.2kg(BT40シャンク)
シャンク仕様
BT40・50、HSK63・100A、UTS6350・10080
※φ32ストレートシャンクタイプの形状も可能
計測ヘッドのシャンク部は、BTや2面拘束のHSKあるいはUTSのシャンク形状と交換することが出来ます。
