クローズループで、油圧力をダイレクトに制御。
クラウニング形状のような 加工が可能。
本装置は、専用のパワーパッケージからの油圧をサーババルブにてダイレクトに制御し、その油圧力を補正のパワーとして制御する補正システムです。
製品の特徴

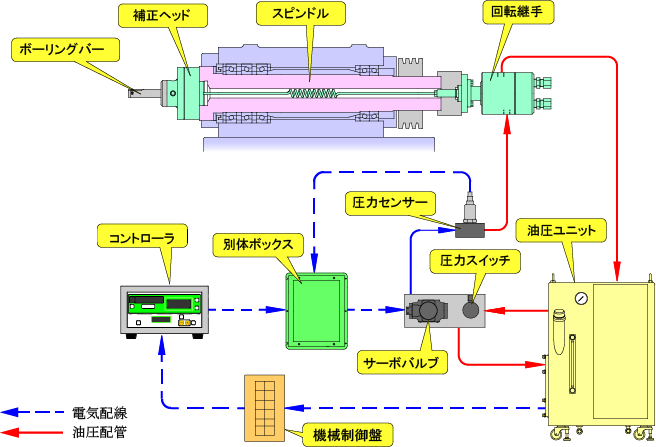

電動モータ式油圧パワーパッケージ型
0～15MPaの油圧を制御。専用のコントローラと別体のボックスでサーボバルブからの出力油圧を制御。

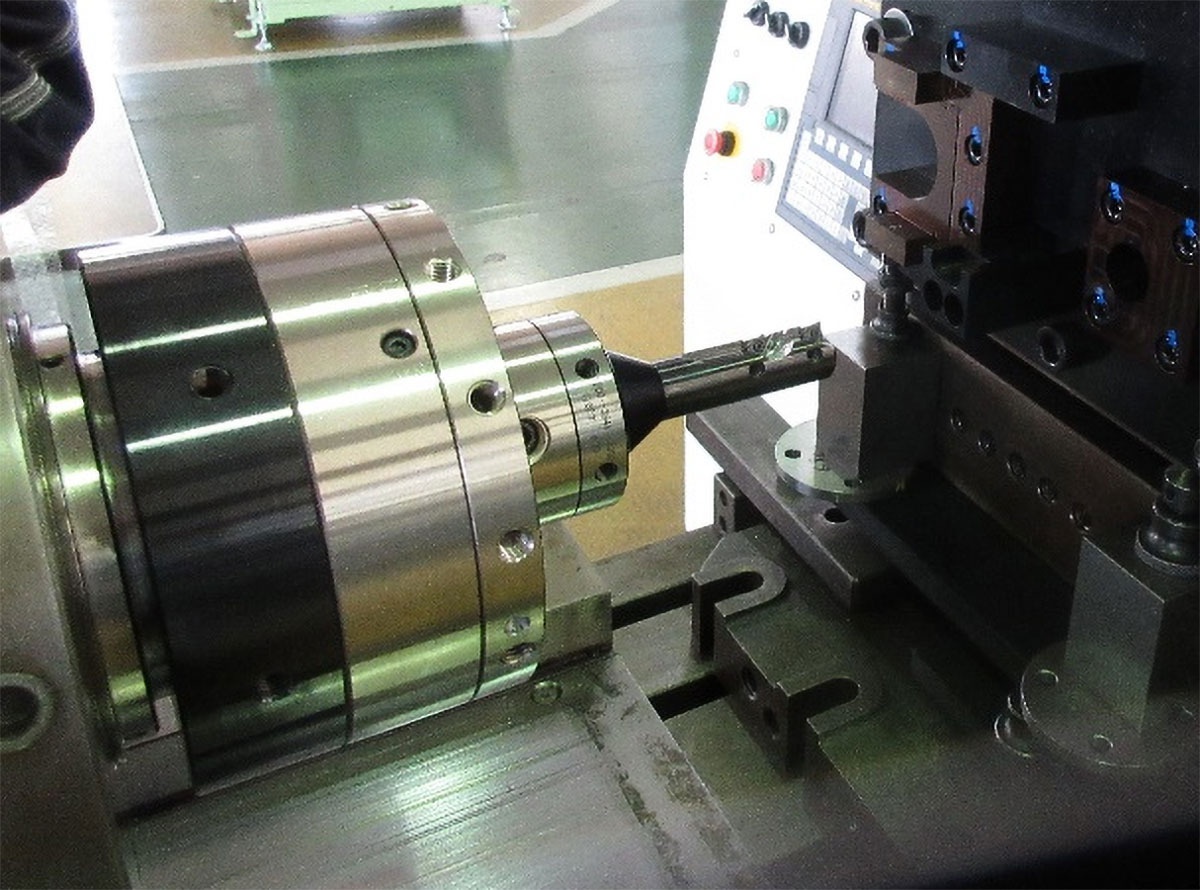

補正ヘッド部は、ステックスリップの少ない油圧ダイレクト用のメンブレンヘッドとの組合せで、ミクロン単位の高精度な補正変位を行います。
本システムでは、ストレート穴のみならず、刃先の微細なアップ/ダウン制御(油圧力の増圧/減圧制御)でピストンピン穴やコンロッド穴などのテーパ形状や仮想クラウニング形状が一方向から一筆で加工が可能です。

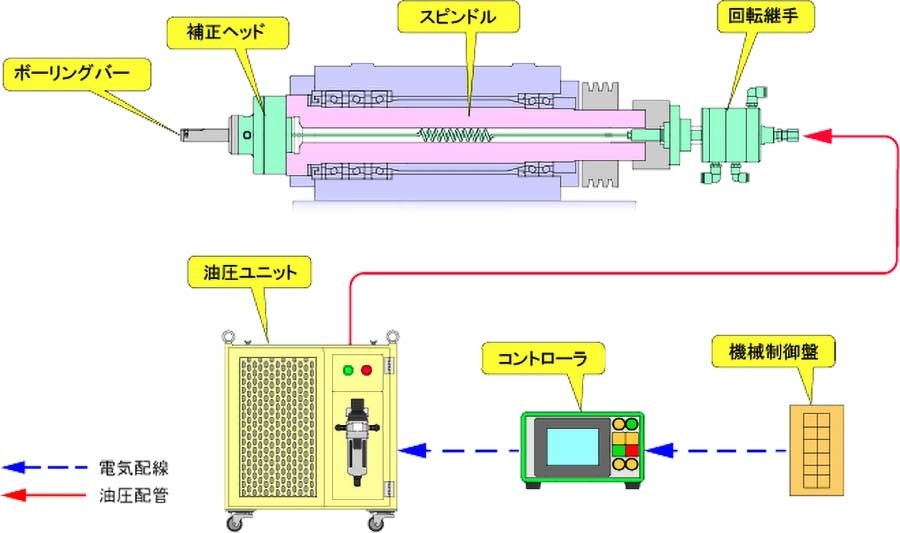

LPH 型大容量空油圧パワーパッケージ型
コンパクトで省エネ化した油圧ダイレクト制御システム。
大容量の空油圧シリンダから出力される油圧を、補正コントローラで圧力比例制御弁を制御します。その油圧力でもって、メンブレン補正ヘッド部を高精度かつ微細に変位させます。
電動モータ式に比べて、 コンパクト化また構成部品を集約する事ができました。
