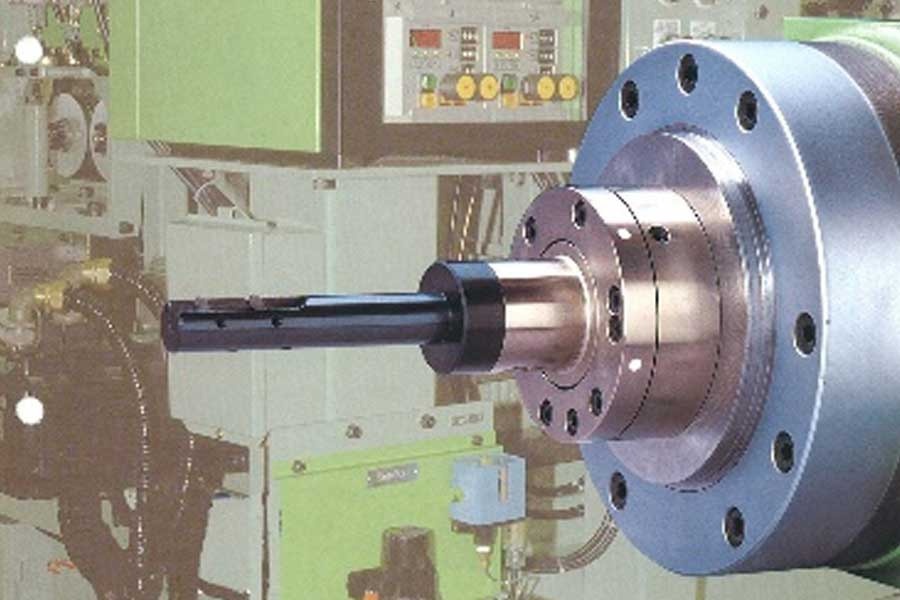

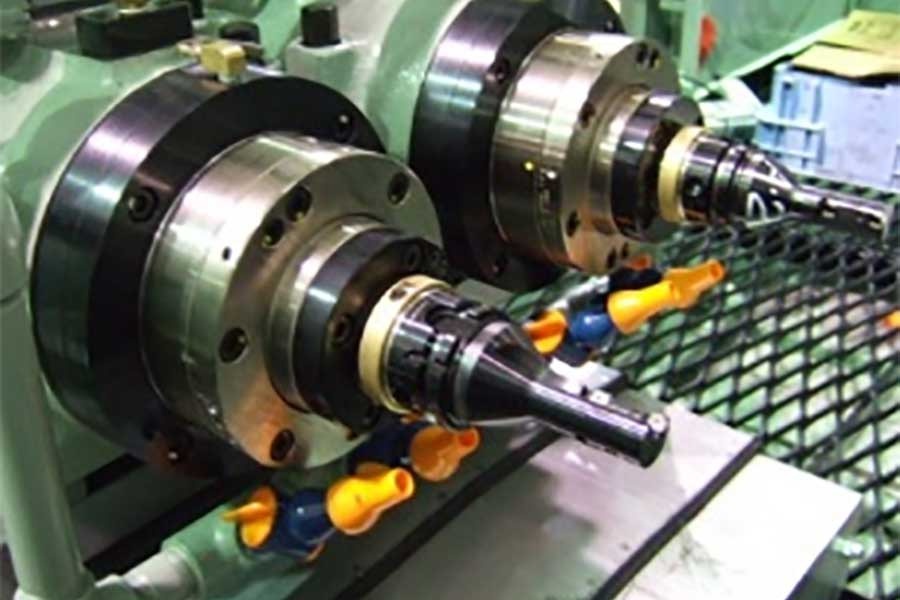

摺動部レスのピボット式弾性変形型補正ヘッド
テーパ形状が可能。
製品の特徴

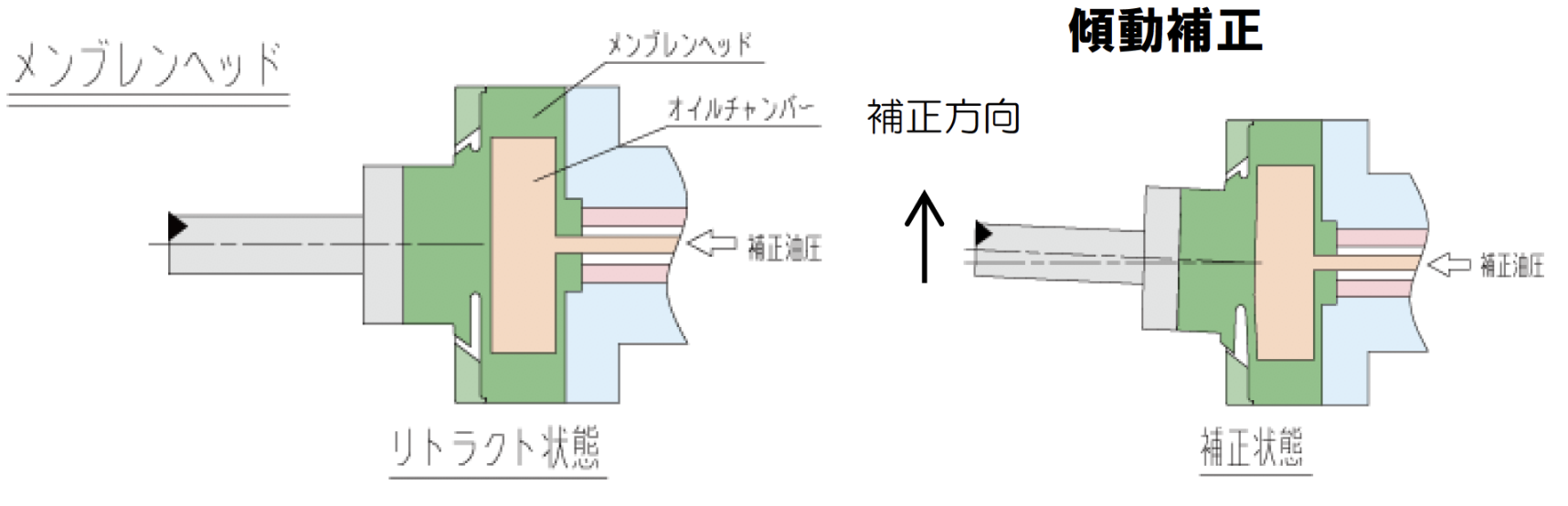

- ピポット式弾性変形で作動する「メンブレンヘッド」
- 摺動部レス構造の補正ヘッドの為、本質的にガタがなく、長期にわたり安定した高精度補正が維持できます。
- 遠心力に対して影響を受けにくいデザインのヘッドは、補正による重心シフトがMinです。

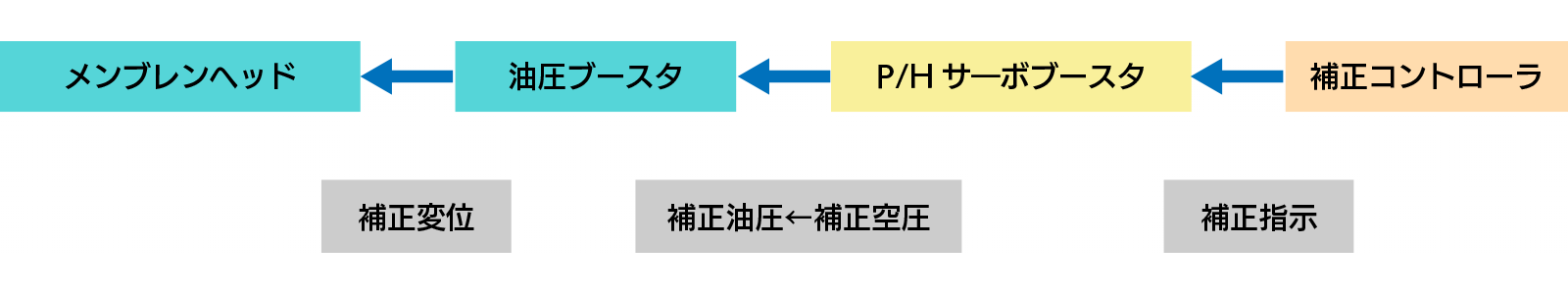

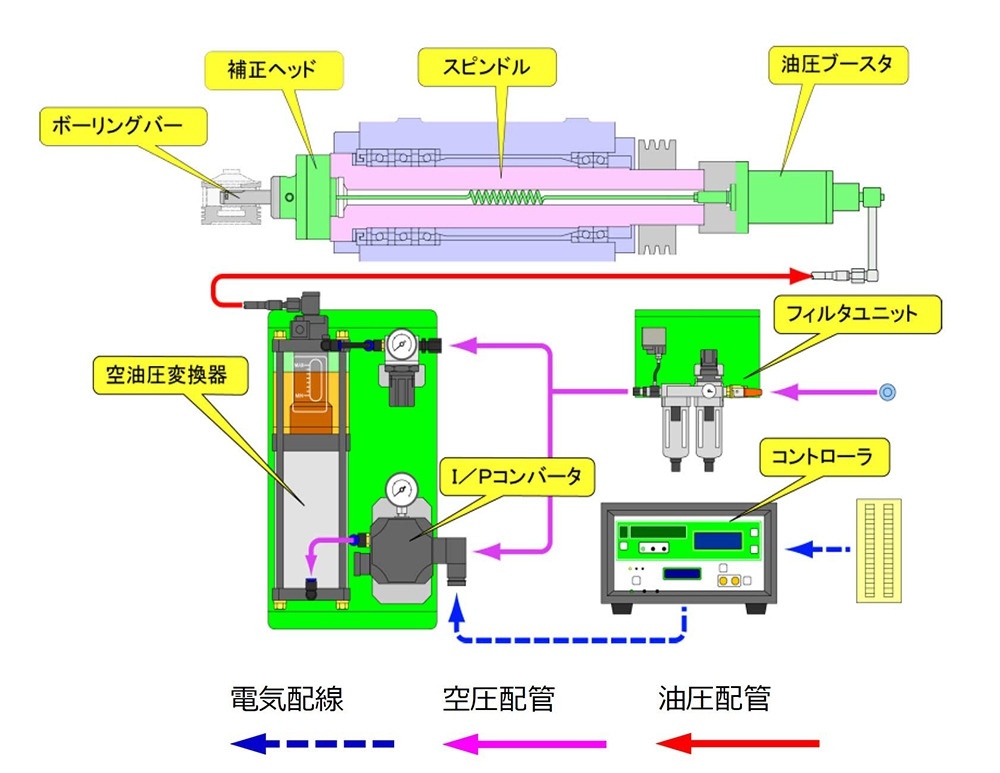

システム構成は、I/Pコンバータ(高精度比例制御弁)による電空変換でエア制御し、その空圧を油圧へ増圧する空油圧式補正システムです。
高精度に制御された油圧のパワーにより、高い比例性を持った補正動作を実現。
テーパ加工ソフトを内蔵した補正コントローラとの組み合わせることで、補正空圧を制御することで、テーパー形状のボーリング加工を行う事も可能。
ストレート穴だけでなく、テーパ形状にも出来ます。
