プッシュボタンによるミクロン補正。
軽い押し付け力で確実な補正動作。

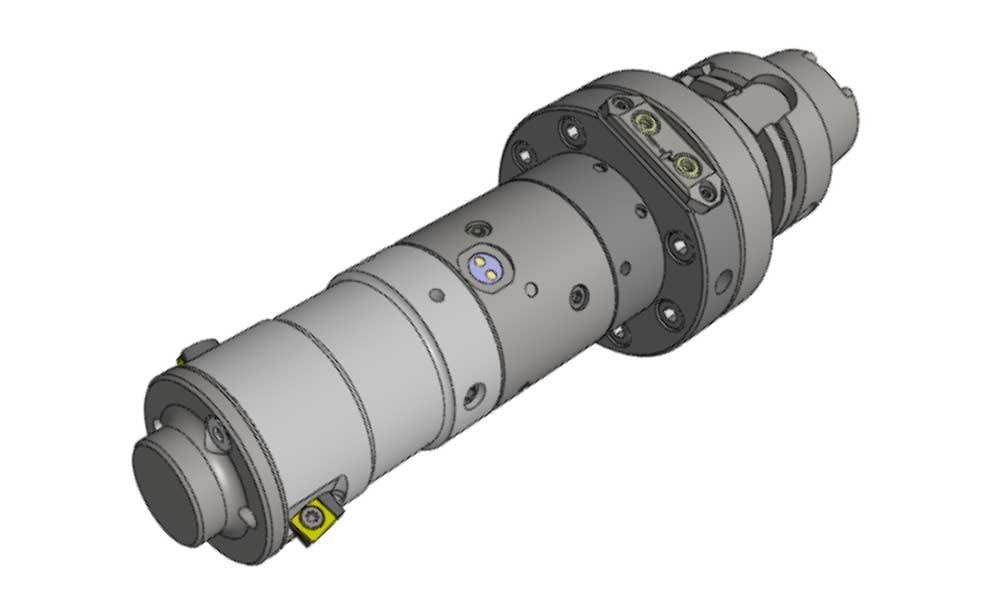

製品の特徴
- ジータ2は、シリンダボーリングなどの円筒深穴等の仕上げ加工に使う為に、高い剛性特性と減衰特性を有するATC型補正ヘッドです。
- 本体にあるプッシュボタンを押す事で、プラス/マイナスの補正動作を行い、そのプッシュボタンの押付力は約3～4Kgと軽いものです。押した力は、補正ヘッド内の独自な油圧機構で増圧され、ウエッジ機構のテーパーコーン型摺動体がこの作動力で軸方向に移動する事でオーバル弾性体が拡張して補正を行います。
- オーバル形状に変形するハウジング体の二つの頂点に刃先を取付けて、それを共に移動させる独自の補正構造。刃先の移動は、二つの刃が同じ量だけ対向して動く方式で、バランスの崩れがありません。
- 2刃同時同量補正であることを活かし、2つの頂点に取り付けた刃を先行刃と仕上げ刃としたり、あるいは二つの仕上げ刃での加工として、加工精度の向上に貢献します。
- 動のみならず自動で補正変更が出来ます。
省人化/無人化対応が可能
ジータ2 ATC補正ヘッド仕様

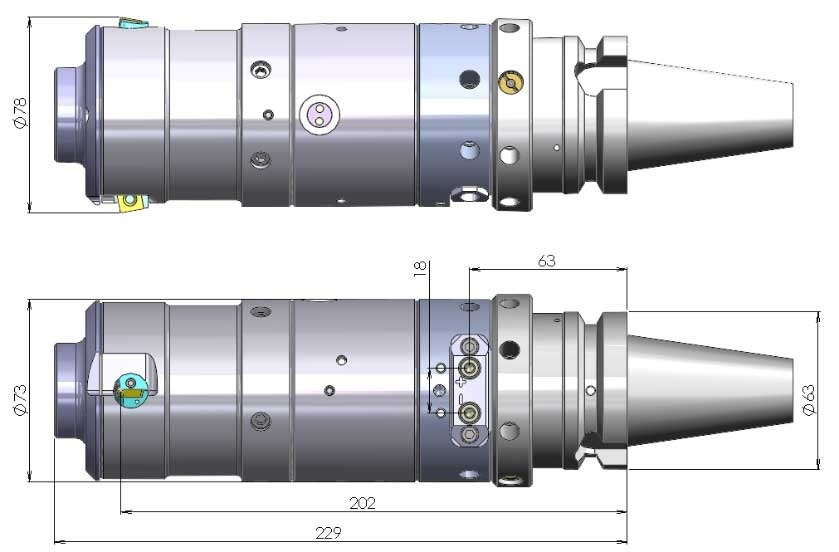

φ78-BT40参考図

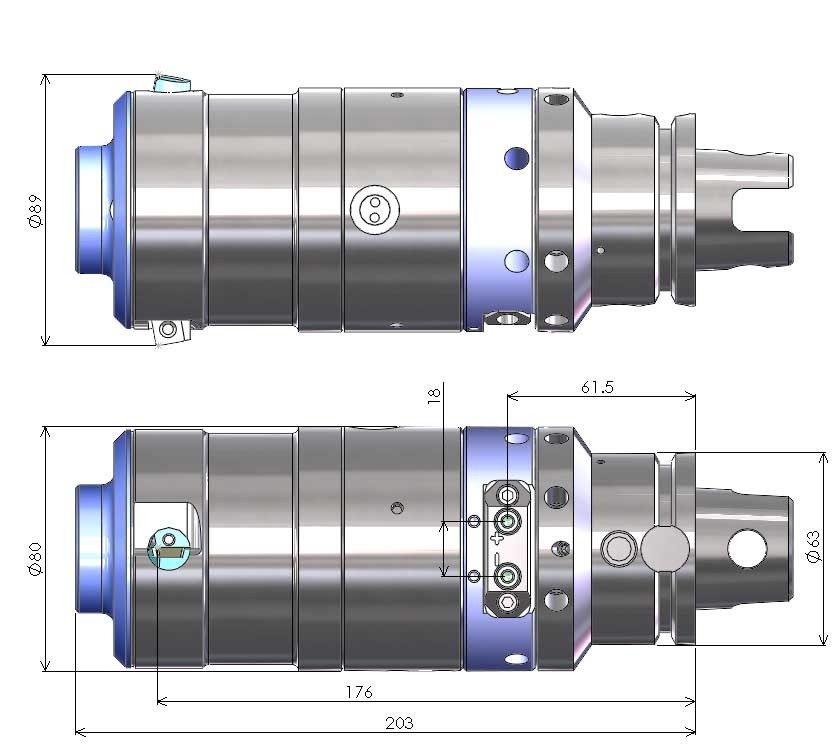

φ89-UTS6350参考図
- 補正量
- 150μm(0.3mmφ)
- 補正ステップ量
- 1μm±0.5μm /Push
- 補正プッシュボタン押し圧力
- 40N
- 重量
- 約8Kg [75φ加工品]
- 最大常用回転数
- 7000RPM
- シャンク形状
- BT50 ・BT40シャンク
相当品のHSKシャンク
およびUTSシャンク
*軸芯クーラント対応可能

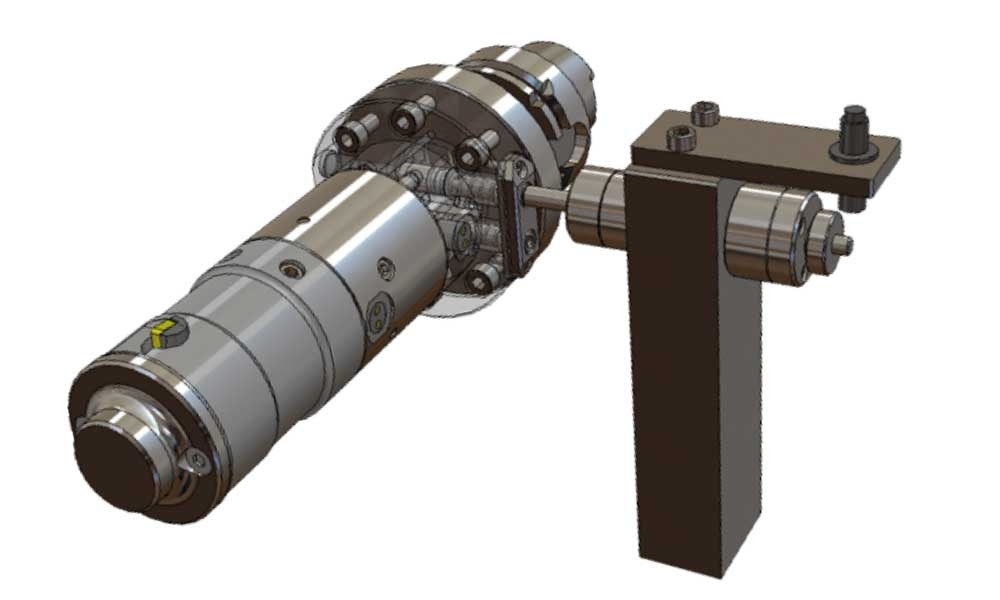

プッシングユニットでの自動補正(例)
機外また機内で手動にて径調整する場合やマシンで自動径補正をする場合でも、プッシュ棒やプッシングユニットでプラスまたはマイナスのプッシュボタン部を必要回数分押すだけです。
操作がeasyで素早くでき、刃先調整時間を短縮できます。
