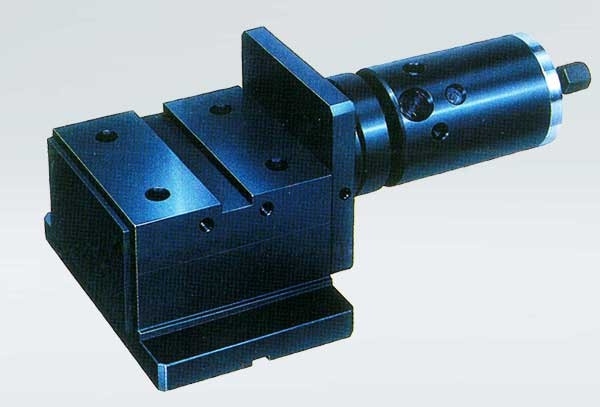

ツールホルダ 100 型(参考)
製品概要
ワーク回転の旋盤加工用の空油圧弾性体を利用した工具補正システムです。

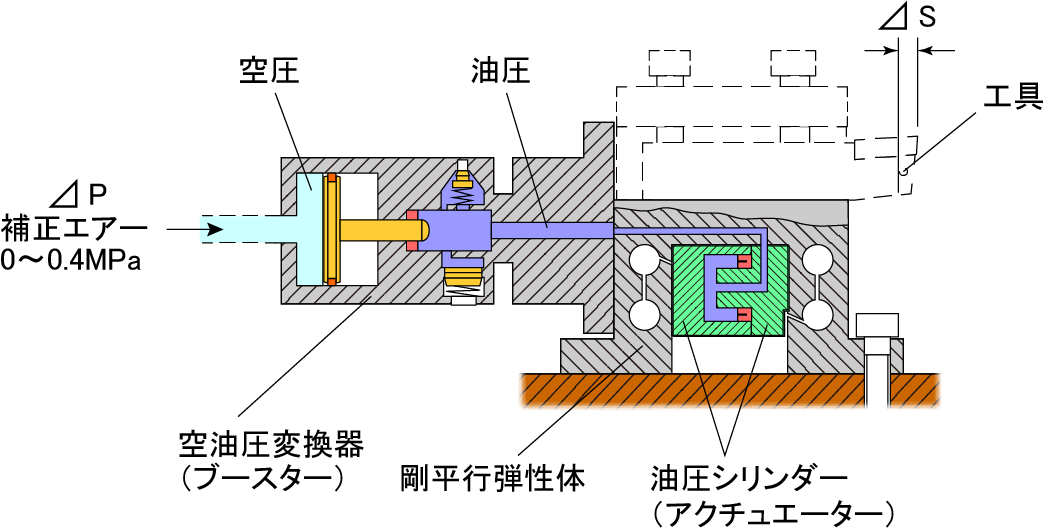

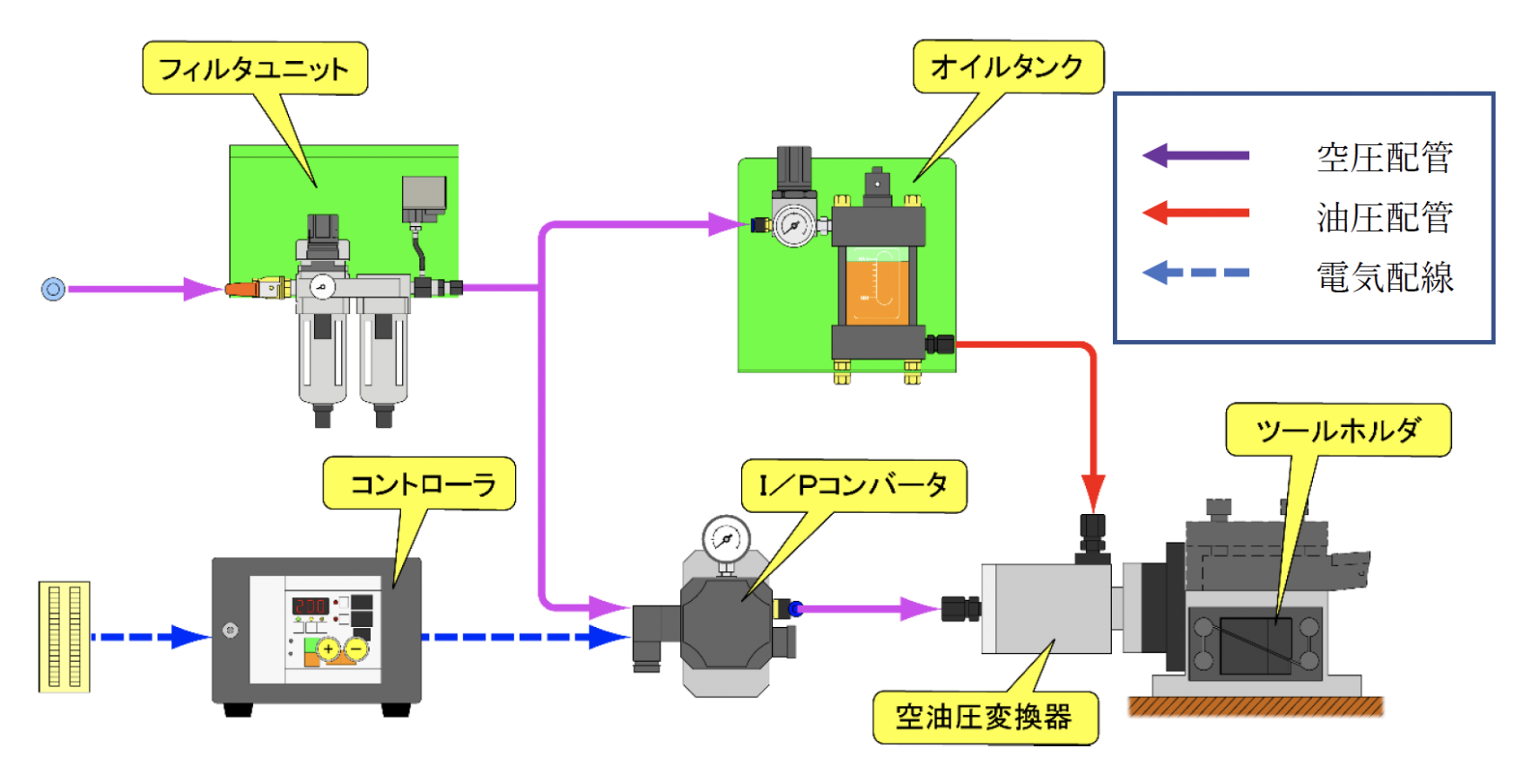

この装置は、工具の位置を変更させる補正ホルダ部とその位置を制御する別置きのエアーサーボコントローラ 部よりなっています。制御された空油圧力により、補正ツールホルダ本体を強制的に弾性変形させることで、ミクロン単位の作動を行います。
特徴
- 構造がシンプル
- 刃先調整を機外から出来、安全。
- 補正値変更はプラス/マイナスボタンで変更。誰でも簡単に扱えます。
- 繰り返し精度は、1ミクロンと高精度
- 他のバリエーションもあります。
ツールホルダ100型 標準仕様
- 補正作動量:200μm(φ0.4㎜)/0.4MPa
