TOOL CORRECTION SYSTEM

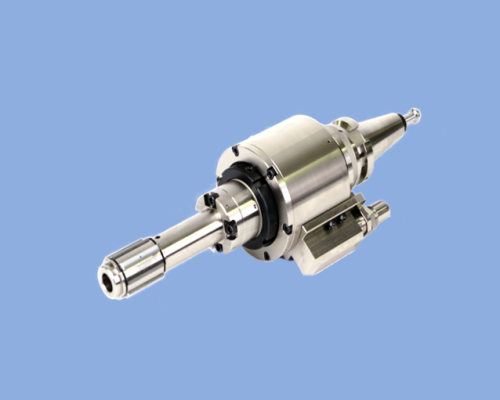

空油圧式ATCホーニングホルダ
1台のマシンにホーニング加工を工程集約。専用機のバックアップ機として多品種少量生産対応として汎用機で加工できます。ATCホーニングヘッドでは、ホルダ内に砥石を拡張するテーパコ―ンを内蔵。それを制御した空油圧のパワーで拡張制御しています。軸芯またはサイドスルーから拡張制御エアーを供給。マシニングセンタでホーニング加工が可能です。
more >

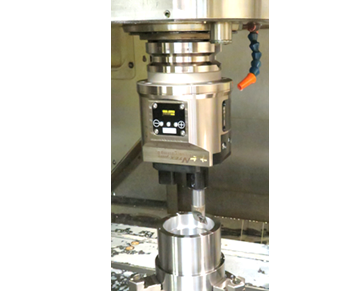

ワイヤレス式フレキシブルボーリングバーF.B.B.1st
ワイヤレスユニバーサルヘッドを目指す第1弾。変種変量生産において、マシニングセンタを用いた加工でツール本数を集約できる「多径対応ボーリングヘッド」また「ユニバーサル型ボーリングヘッド」のメカトロツールホルダです。 本体にモータとボールねじとデジタル変位センサを内蔵し10mmストロークと1ミクロンの高精度な制御を可能にしました。コンタクト充電を採用して外部から充電ができ、煩わしいバッテリー交換が不要です。

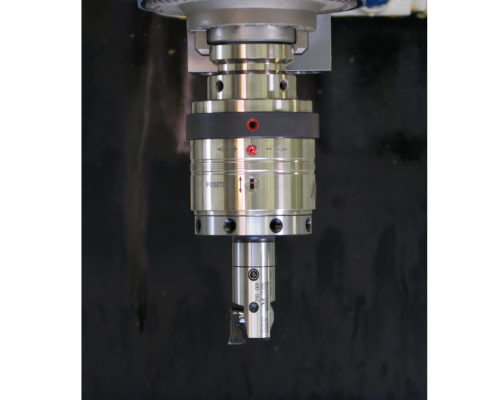

リング回転式ATCメカ補正ヘッド GR-1 ver.2
小型マシニングセンタ(BT30シャンク級)に特化した仕上げ用ミクロン径補正ヘッドです。工具交換後のエラー補正として、機内でデジタルゲージを使わなくてもミクロン補正が簡単に出来、増し締めの必要もなく即加工が行えます。量産のボーリング加工での自動フィードバック補正も計測およびドライブユニットと組合わせれば、NCプログラムでもって行えます。

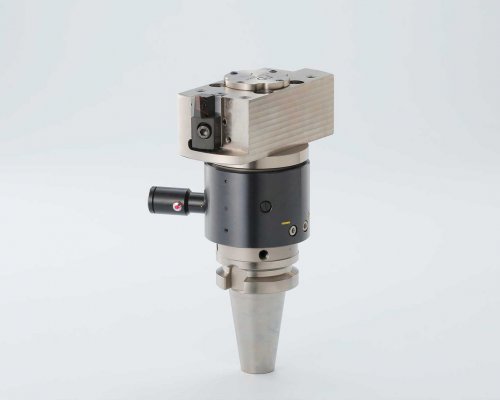

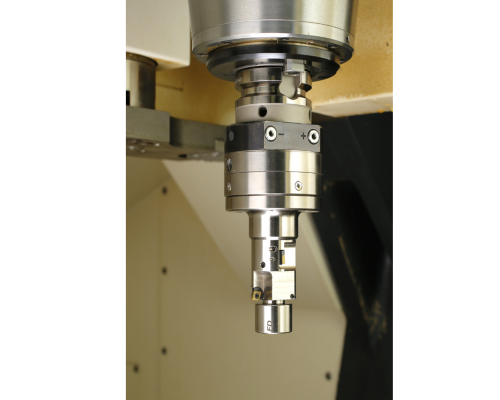

プッシュボタン式ATCメカニカル補正ヘッド PB-1
汎用マシニングセンタにおける仕上げボーリング(F.B)加工で刃具の高精度な調整や刃具摩耗等で経時変化する加工径の微調整を簡単に短時間でしたい、加工機の自動化/無人化の為に自動補正をしたいというニーズにお応えするATCメカニカル補正ヘッドです。ミクロン・アジャストが、ホルダに内蔵されたプッシュボタンを押すだけの簡単操作。新規設備でなく、既存機でも使用が可能です。
プッシュボタン式ATC補正ホルダ ジータ( ζ )-1
ハイドロ技術を活かしたノウハフをハウジングに詰め込んだプッシュボタン式のATC補正ヘッドです。独自の油圧ブースト機構で弾性体を変形作動。ミクロン単位の微調整が出来るとともにハウジング内部のデュアルサポートでしっかりと切削抵抗を受け止めるとともに高い減衰性を持っています。刃具調整工数の削減や刃具費の低減に貢献します。
プッシュボタン式ATC補正ホルダ ジータ( ζ )-2
独自のオーバル型弾性体による対向変形で高速加工に最適デザイン。シリンダブロックのボア穴のような等径筒穴のfine-Boringに多数実績があります。手動のミクロン単位の径調整の時間短縮だけでなく、刃具摩耗の自動補正ホルダとして使用できます。
S軸回転制御式 ATC補正ホルダ
効率的な加工と刃具寿命の向上を図る多刃配置を可能にしたリトラクト機能を有した補正ホルダ。NC軸のS軸(回転)制御機能を利用して、作動変位量の変更が行えます。さらにシンプルにしたリトラクト機能なしの直動S軸ホルダのバリエーションもあります。
空油圧式(P/H) ATC補正ホルダ
空油圧(P/H)ATC補正ホルダは、制御された空圧を油圧増圧し、剛弾性体の弾性変形を利用した汎用機で使用可能な補正ホルダです。専用の補正コントロールユニットとセットで使用します。手動のみならず、計測ホルダと組み合わせれば、自動摩耗補正が実現できます。

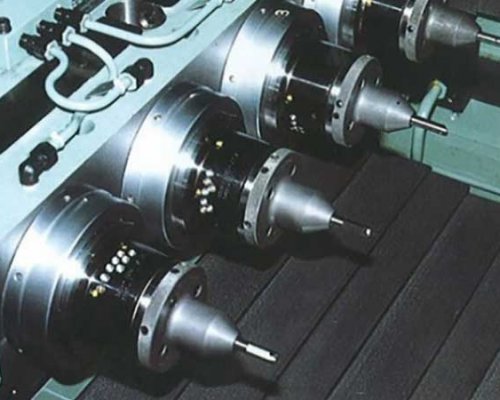

ラジアルセッティングヘッド
空圧サーボの圧力平衡機能と油圧のパワー増圧機能にて、平行平板弾性部を弾性変形させることで、ミクロン単位の補正作動を行います。専用機工具補正装置の定番品。数十年の実績高い信頼性を誇ります。

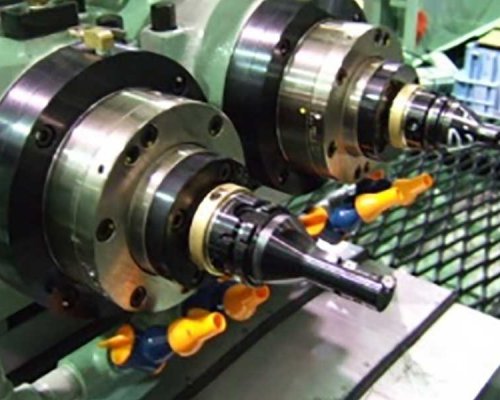

メンブレンセッティングヘッド
メンブレン膜のピボット式弾性変形補正ヘッド。 本質的にガタの出ない構造体でステックスリップの影響も少なく、重心変位も抑えられるため、高速加工に適したヘッドです。本システムは、高精度に制御された圧力を供給することで、高い比例直線性を持ちミクロン単位の補正作動を実現します。
ミクロンセッティングツールホルダ
このタイプは、ワーク回転の旋盤加工用に使用する工具補正ホルダです。本システムは、エア圧を高精度に制御して高い比例性を持った空油圧式タイプの補正。ミクロン単位の補正動作を実現します。
油圧ダイレクト制御補正
専用の油圧ユニットを搭載するものと大容量の空油圧式シリンダを搭載する2つのタイプがあります。 サーボバルブを用いて油圧をダイレクトに制御。出力される油圧を圧力センサで検知するセミクローズループでのシステムです。プラス/マイナスの作動制御が可能となりテーパ加工も対応可能です。

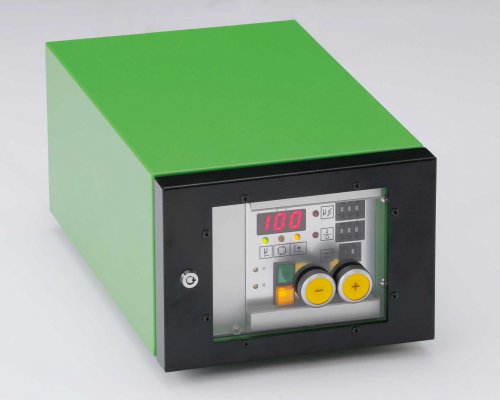

Type 3923-9575 (外付けI/P仕様品)
空油圧式補正ホルダとセットで使用します。空圧の精密比例制御弁を制御する専用コントローラ、弊社のスタンダード製品です。 補正量の変更は、プラス/マイナスのボタンでデジタル数値を変更するのみ。マシンのフィードユニットと連動した信号入力により自動で作動します。計測器との組合せで自動補正対応も可能です。
Type TC400コントローラ (外付けI/P仕様品)
空油圧式補正ホルダとセットで使用します。ATC可能な汎用機(マシニングセンタ)で複数本の空油圧式補正ホルダを使用する場合の空圧制御コントローラです。8チャンネルを持つためMAX.8本の補正ホルダを異なるパラメータで制御できます。選択したホルダのチャンネルを指定することで、その工具毎に設定した制御が可能です。
Type TC60X (油圧ダイレクト制御用)
油圧ダイレクト制御補正システム(専用機用)の専用補正コントローラです。専用のサーババルブをコントロールします。ストレート加工のみならず、プラス/マイナスのテーパ加工も本システムにて可能です。セミクロ―ズで油圧をダイレクトで制御します。
Type TC700コントローラ(空圧を利用した機能性ホルダ制御用)
空圧を用いた各種機能性ホルダ(補正ホルダ・エアー計測・ホーニングホルダ)の制御をこの1台で可能にした複合型コントローラです。1台のマシニングセンタに加工工程を集約しても、各機能性ホルダ専用のコントローラが不要になります。
